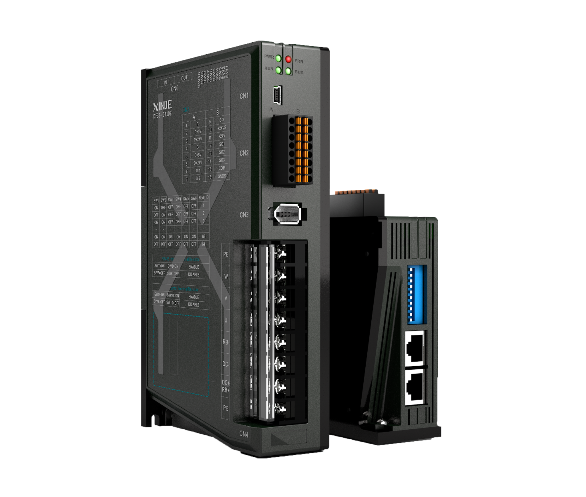

產品說明
三種控制方式，無縫切換：位置控制、速度控制、轉矩控制
非抱閘款：4路DI輸入/3路DO輸出；抱閘款：3路DI輸入/3路DO輸出
輸入形態：脈沖+方向、AB相脈沖、CW/CCW信號
輸入頻率：集電極開路200kpps、差分輸入500kpps
接口電路：集電極（+24V電平）、差分（+5V電平）
通訊口：RS232標配
命名規則
|
1： |
系列名稱 |
DF3E：CANOPEN型低壓伺服驅動器 |
|
2： |
功率 |
04：400W |
|
07：750W |
||
|
3： |
額定電流 |
10：10A |
|
20：20A |
||
|
4： |
制動器 |
空：不帶抱閘控制功能 |
|
Z：帶抱閘控制功能 |
規格參數
|
項目 |
DF3系列CANOPEN型 |
||
|
基本規格 |
功率范圍 |
0.4~0.75KW |
|
|
輸入電源 |
DC24V-70V |
||
|
編碼器反饋 |
17Bit通訊編碼器 |
||
|
控制方式 |
三相全波整流IPM PWM控制、正弦波電流驅動方式 |
||
|
使用 環境 |
環境溫度 |
運行：-10～+40℃（無凝露）/保存：−20～+60℃（無凝露） |
|
|
環境濕度 |
運行/保存：90%RH以下（無凝露） |
||
|
耐振動/耐沖擊 |
4.9m/s2/ 19.6m/s2 |
||
|
功能 |
保護功能 |
過壓、欠壓、過熱、過流、過載、超速、位置偏差過大、輸出短路、編碼器異常、再生異常保護、超程保護、振蕩保護、運行斷線保護等 |
|
|
動態制動器 |
無 |
||
|
通訊功能 |
RS232：標準MODBUS RTU協議、CANOPEN |
||
|
制動電阻 |
內置制動電阻、可外接制動電阻 |
||
|
顯示及操作 |
4個指示燈、10位撥碼開關 |
||
|
負載變動率 |
0～100%負載時：±0.01%以下（額定轉速時） |
||
|
電壓變動率 |
額定電壓±10%：0.01%（額定轉速時） |
||
|
溫度變動率 |
20±25℃：±0.1%以下（額定轉速時） |
||
|
輸入輸出信號 |
位置 輸出 |
輸出形態 |
無 |
|
分頻功能 |
無 |
||
|
集電極Z相輸出 |
支持 |
||
|
模擬量輸入 |
無 |
||
|
數字輸入 |
非抱閘款：4路DI輸入；抱閘款：3路DI輸入 |
||
|
伺服使能、報警清除、禁止正轉、禁止反轉、轉矩限制選擇、內部速度選擇、齒輪比切換、模式切換、脈沖輸入禁止、零速鎖定、位置偏差清除、內部位置換步信號、內部控制模式方向切換 |
|||
|
數字輸出 |
3路DO輸出 |
||
|
定位完成、伺服準備就緒、報警輸出、轉矩限制輸出、同速檢測、旋轉檢測、速度到達、制動器釋放輸出、警告輸出 |
|||
|
位置控制模式 |
最大輸入脈沖頻率 |
集電極開路：200kpps、差分輸入：500kpps |
|
|
脈沖指令模式 |
可接受3.3~24V脈沖+方向、AB相脈沖、CW/CCW信號 |
||
|
控制方式 |
外部脈沖/內置位置 |
||
|
前饋補償 |
0~100%（設定分辨率為1%） |
||
|
定位完成寬度設定 |
0～65535指令單位（設定分辨率為1指令單位） |
||
|
電子齒輪比 |
1/10000≤B/A≤10000 |
||
|
速度控制模式 |
控制方式 |
內部三段速、外部速度模式 |
|
|
指令平滑方式 |
低通濾波，平滑濾波器 |
||
|
模擬量輸入 |
電壓范圍 |
無 |
|
|
輸入阻抗 |
無 |
||
|
轉矩限制 |
內部參數 |
||
|
速度變動率 |
外部負載額定變動0~100%負載時：±0.01%以下（額定轉速時） |
||
|
額定電壓±10%：0.01%（額定轉速時） |
|||
|
環境溫度20±25℃：±0.1%以下（額定轉速時） |
|||
|
轉矩控制模式 |
控制方式 |
內部轉矩 |
|
|
指令平滑方式 |
低通濾波，平滑濾波器 |
||
|
模擬量輸入 |
電壓范圍 |
無 |
|
|
輸入阻抗 |
無 |
||
|
速度限制 |
支持 |
||
|
總線控制模式 |
控制軸數 |
16 |
|
|
通訊協議 |
CANOPEN |
||

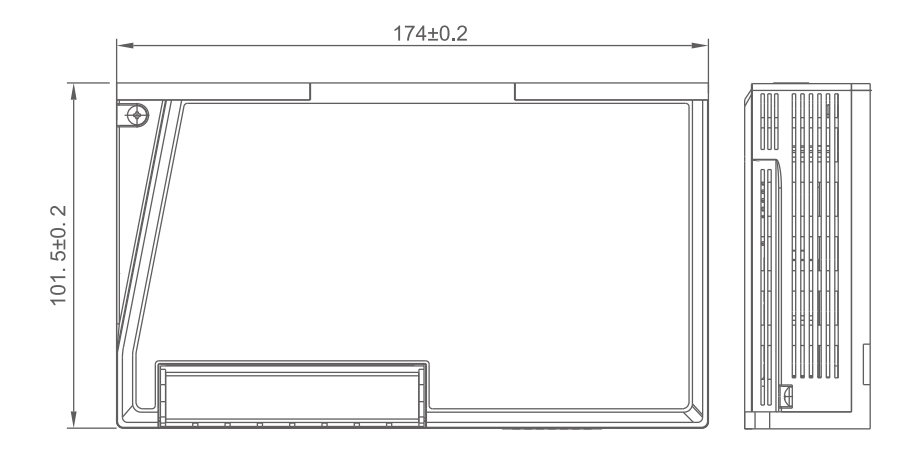

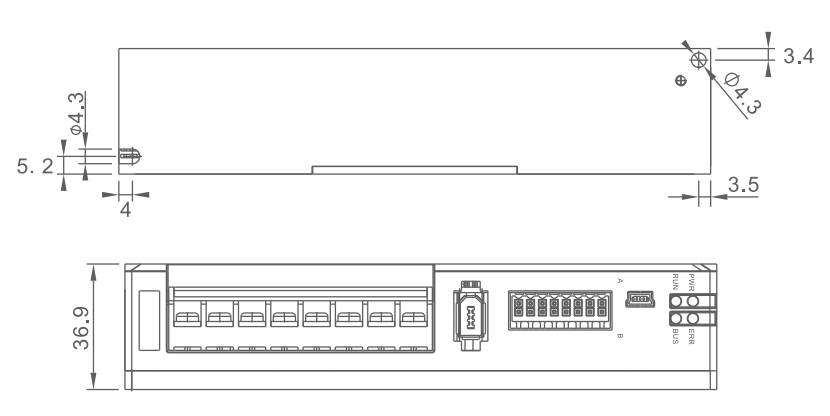

產品尺寸(單位：mm)
DF3E-0410(Z)、DF3E-0720(Z)
