FR-A800系列變頻器

作為三菱電機全新一代First-Class級驅動產品，擁有的驅動性能,實時無傳感器矢量控制（矢量控制）時，運行頻率可達400Hz；具有大轉矩啟動能力（在0.3Hz的超低轉速下可實現200%的大輸出轉矩（0.4-3.7kW））；同時還可驅動永磁同步電機，從而在滿足客戶從機械加工、模具鑄造到搬送等各種設備的應用的同時，還可幫助客戶提高生產力、實現工廠節能。

FR-A800系列變頻器

采用整流逆變獨立設計（315kW及以上），并增強了系統安全功能，加上兼容多種主流網絡通信（CC-Link、SSCNETIII/H、DeviceNet、PROFIBUS-DP及以太網等），使您能夠輕松應對各種系統解決方案，隨時隨地操控全局。

     為應對各類環境應用場合，F(xiàn)R-A800系列變頻器對電路板進行涂層處理，更具有IP55防護等級系列產品，可放心應用于各種惡劣環境。內置EMC濾波器，新開發的驅動和供電技術更大大降低了電磁干擾，讓您安心使用于任何場合。

     三菱電機憑借其廣泛的工程專業知識服務于全球市場，致力于為客戶提供操作簡易、顯示直觀的產品。FR-A800系列變頻器可搭載多語言LCD參數單元，增強了顯示和時鐘功能特性，使得顯示更清晰，操作更輕松。

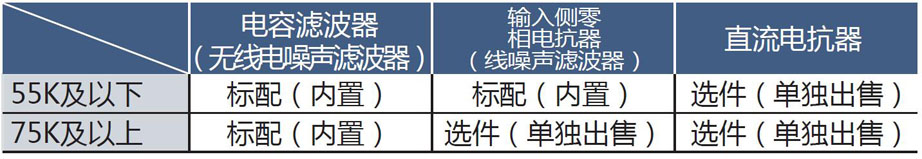

完善的抗噪聲措施

•變頻器額定規格表

200V等級

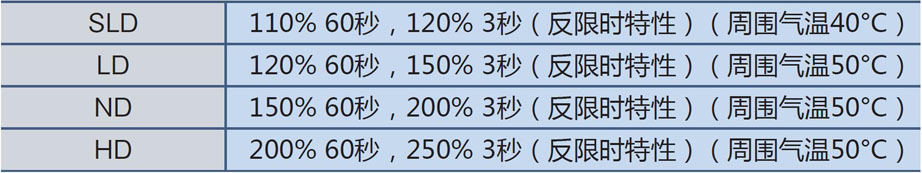

過載電流額定值

*1: 適用電機容量為三菱4極標準電機的大適用容量。

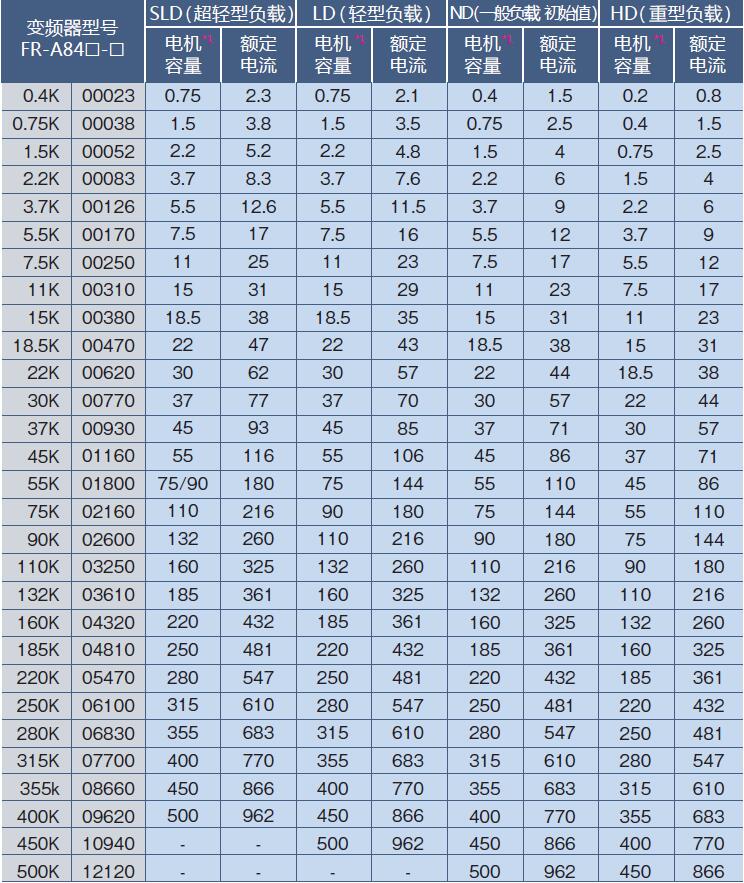

400V等級

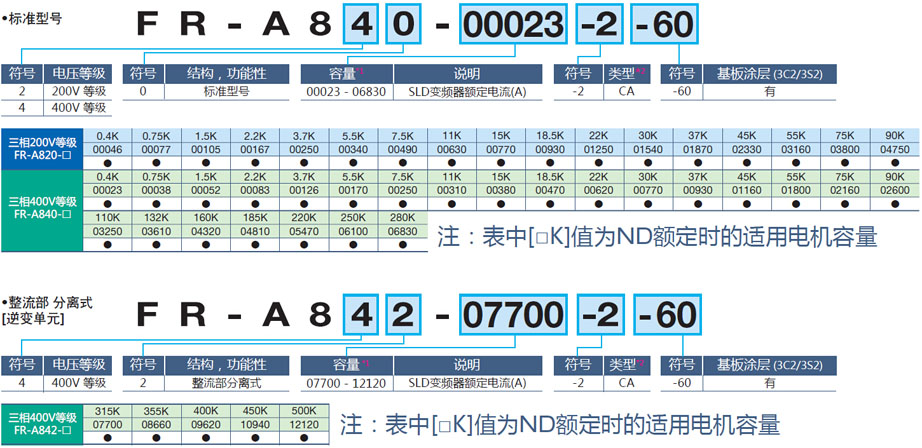

豐富的產品陣容

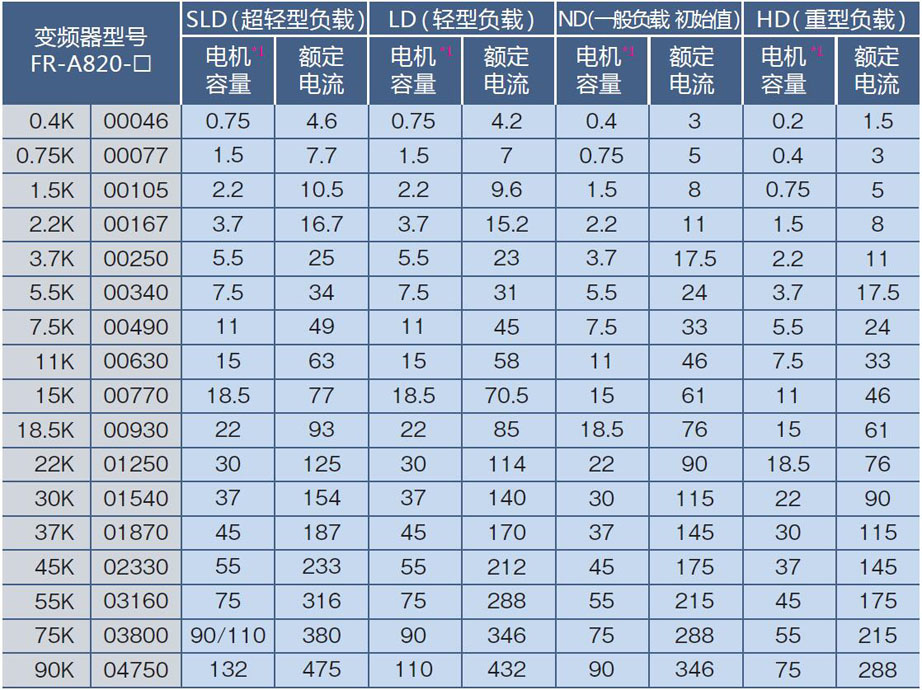

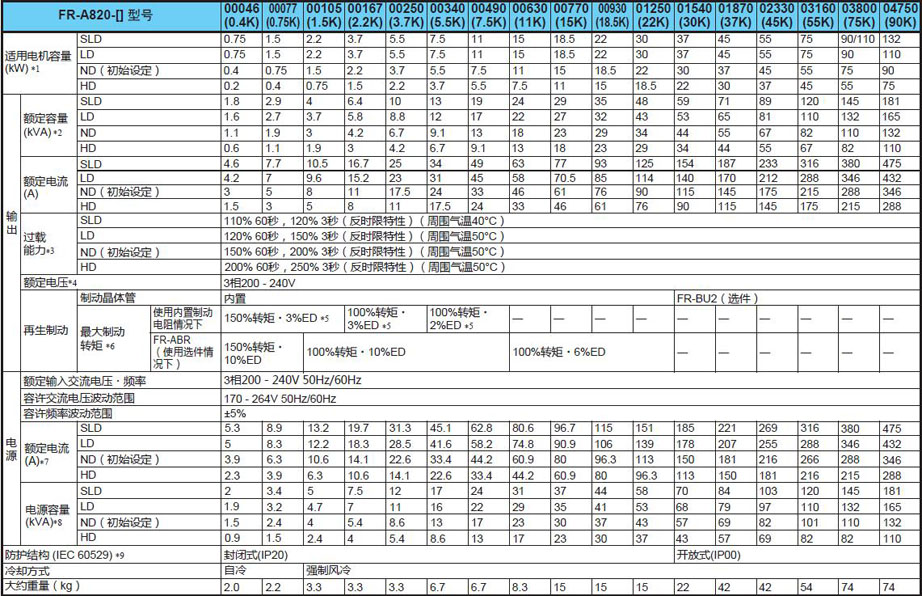

額定值(標準品）

200V 等級

*1 通用電機容量為是使用三菱標準4極電機時的大適用容量。

*2 額定輸出容量是指輸出電壓為220V狀態下的數值。

*3 過負載電流額定的%值表示與變頻器的額定輸出電流之比的比率值。反復使用時，必須等待變頻器和電機降到100%負載時的溫度以下。

*4 輸出電壓不能大于電源電壓。在設定范圍內可以變更輸出電壓。但是變頻器輸出側電壓的峰值為電源電壓的 倍左右。

*5 內置制動電阻

*6 ND額定標準值

*7 額定輸入電流為額定輸出電流時的值。額定輸入電流隨電源電抗（包括輸入電抗器和電線）的值而變。

*8 電源容量為額定電流輸出狀態下的數值隨著電源側的阻抗（包括輸入電抗器和電線）的值而變化。

*9 FR-DU08：IP40（除了PU接口部分）

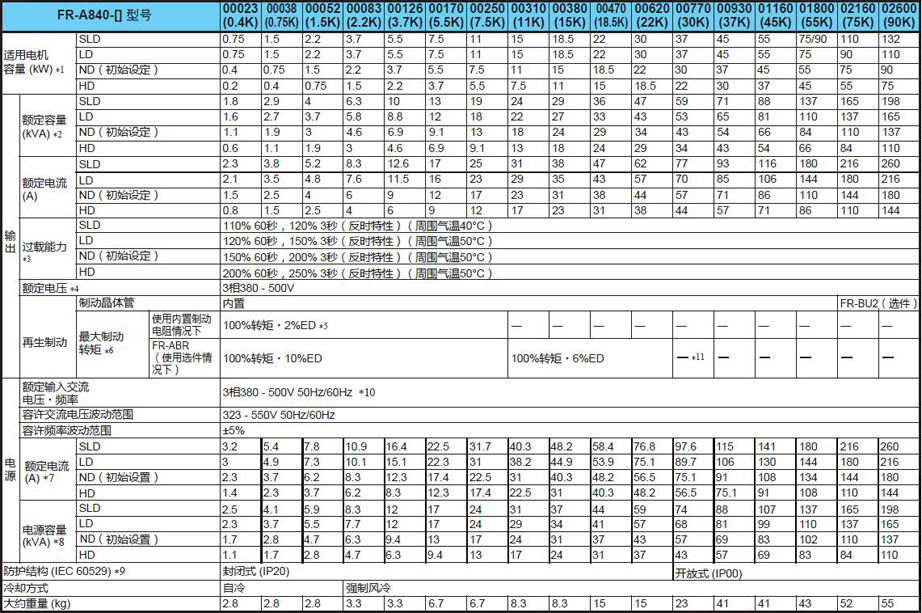

400V 等級

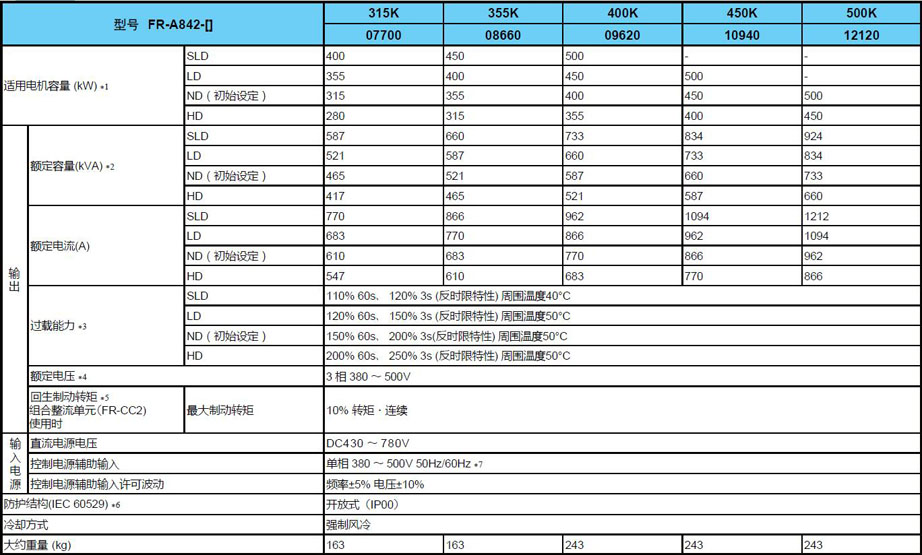

額定 ( 整流部分離式)

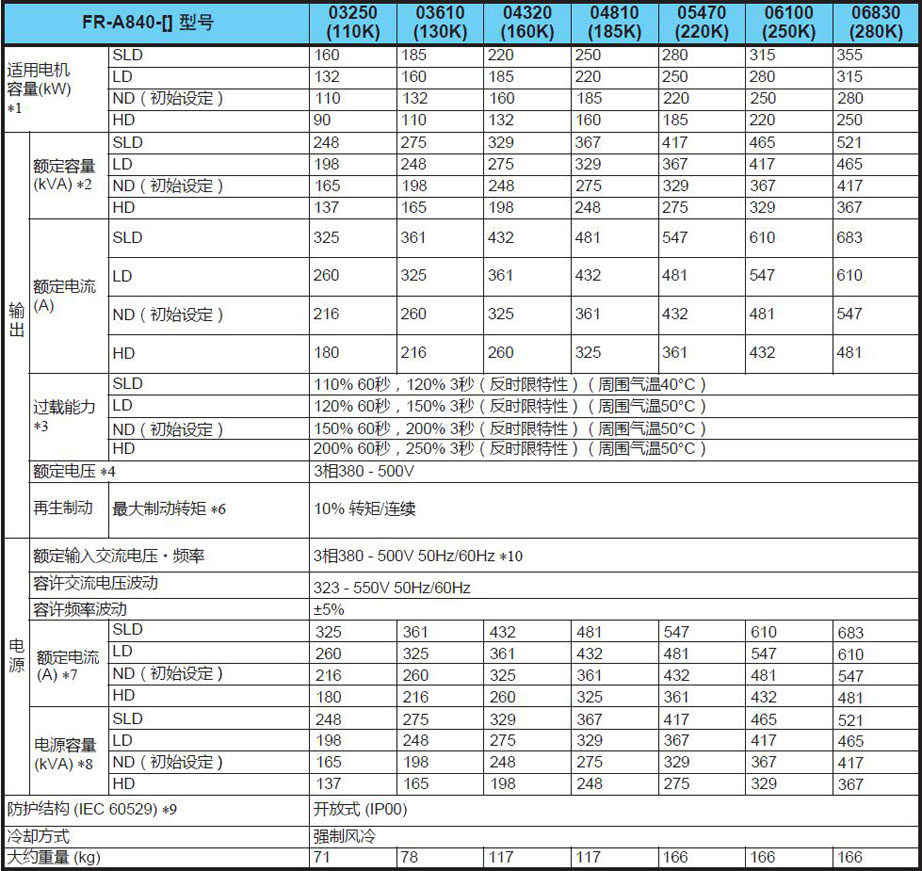

400V等級

*1 通用電機容量為是使用三菱標準4極電機時的適用容量。

*2 額定輸出容量是指輸出電壓為440V狀態下的數值。

*3 過負載電流額定的%值表示與變頻器的額定輸出電流之比的比率值。反復使用時，必須等待變頻器和電機降到100%負載時的溫度以下。

*4 輸出電壓不能大于電源電壓。在設定范圍內可以變更輸出電壓。但是變頻器輸出側電壓的峰值為電源電壓的√2倍左右。

*5 ND額定標準值

*6 FR-DU08：IP40（除了PU接口部分）

*7 超過480V時，需要設定Pr.977輸入電壓模式選擇。
整流單元 (FR-CC2)

*1 過負載電流額定的%值表示與變頻器的額定輸出電流之比的比率值。反復使用時，必須等待整流及逆變單元降到100%負載時的溫度以下。

*2 整流單元的輸入電壓根據輸入電源電壓及負載狀況而變化。另外，整流單元輸出側電壓峰值為電源電壓的√2倍。

*3 電源容量為額定輸出電流時的值，隨電源側阻抗（包括輸入電抗器和電線)的值而變。

*4FR-DU08：IP40（除了PU接口部分）

*5 容許電壓不平衡率為3%以?xún)?nèi)。（不平衡率=(線間電壓-3線間平均電壓）/3線間平均電壓x100）

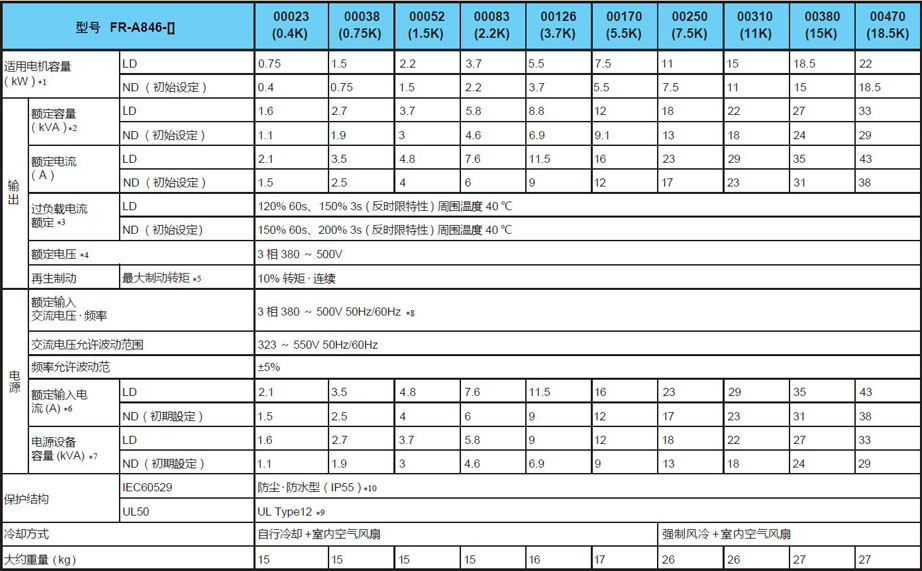

額定 ( IP55防護等級機型 )

400V 等級

*1 表示適用電機容量是使用三菱標準4極電機時的適用容量。

*2 額定輸出容量是指輸出電壓為400V等級時顯示440V。

*3 過負載電流額定的%值表示與變頻器的額定輸出電流之比的比率值。反復使用時,必須等待變頻器和電機降到100%負載時的溫度以下。

*4 輸出電壓不能大于電源電壓。在設定范圍內可以變更輸出電壓。但是變頻器輸出側電壓的峰值為電源電壓的2倍左右。

*5 為ND額定基準的值。

*6 額定輸入電流顯示額定輸出電流時的值。額定輸入電流根據電源阻抗(包括輸入電抗器或電線)的值而變化。

*7 電源容量是額定輸出電流時的值。電源容量隨著電源側的阻抗(包括輸入電抗器和電線)的值而變化。

*8 超過480V時，需要Pr.977輸入電壓模式選擇的設定。（詳細內容請參照FR-A800使用手冊（詳細篇））

*9 UL Type12保護構造-可適用于HVAC（冷暖換氣空調）系統。

*10 要達到IP55，請拆下保護襯套，安裝推薦的電纜夾套。

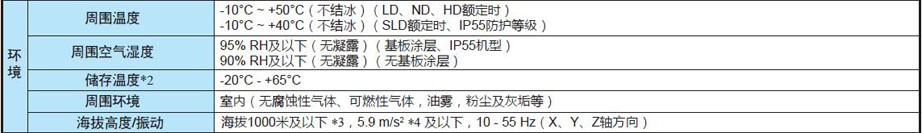

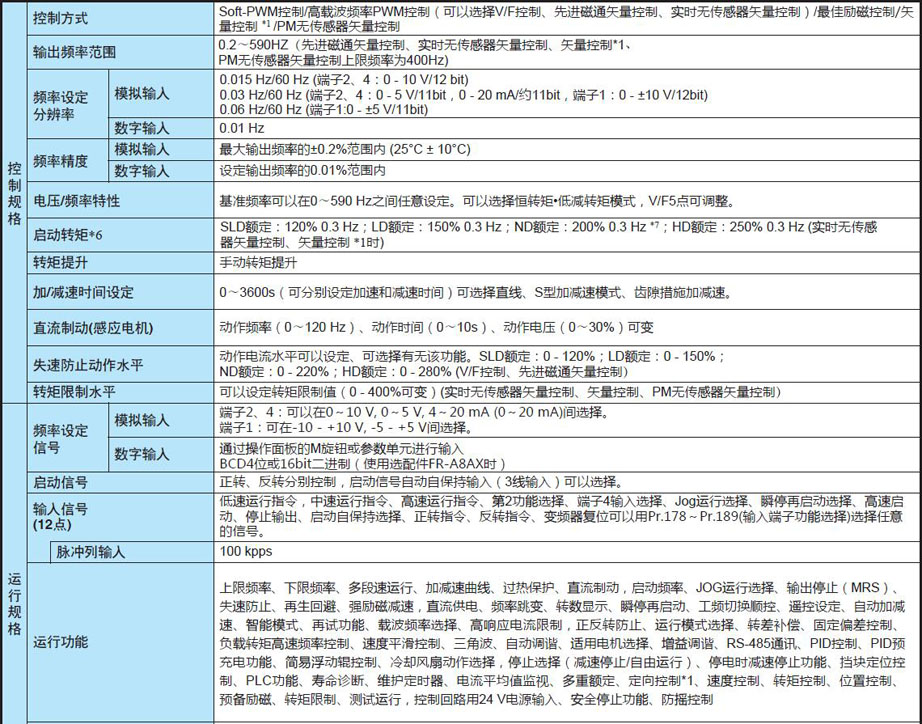

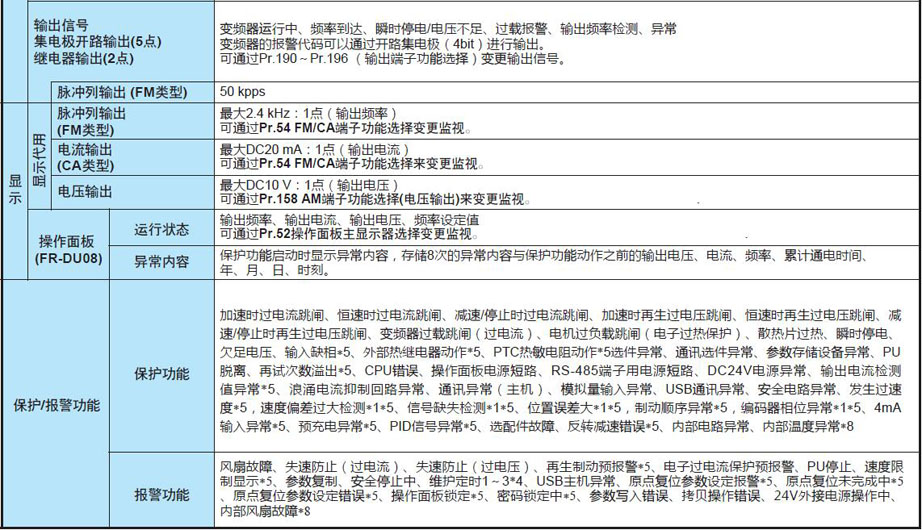

通用規格

*1 僅安裝選件（FR-A8AP）時有效。

*2 在運輸時等短時間內可適用的溫度。

*3 安裝在海拔1000m以上的標高時，每升高500m，額定電流需要降低3%。

*4 FR-A840-04320(160K)及以上容量為2.9m/s2及以下。

*5 初始狀態下，該保護功能無效。

*6 有關PM無傳感器矢量控制，請參考A800應用篇手冊。

*7 對于FR-A820-00340(5.5K)及以上以及FR-A840-00170(5.5K)及以上，初始值為150%。

*8 僅IP55防護等級機型可用。

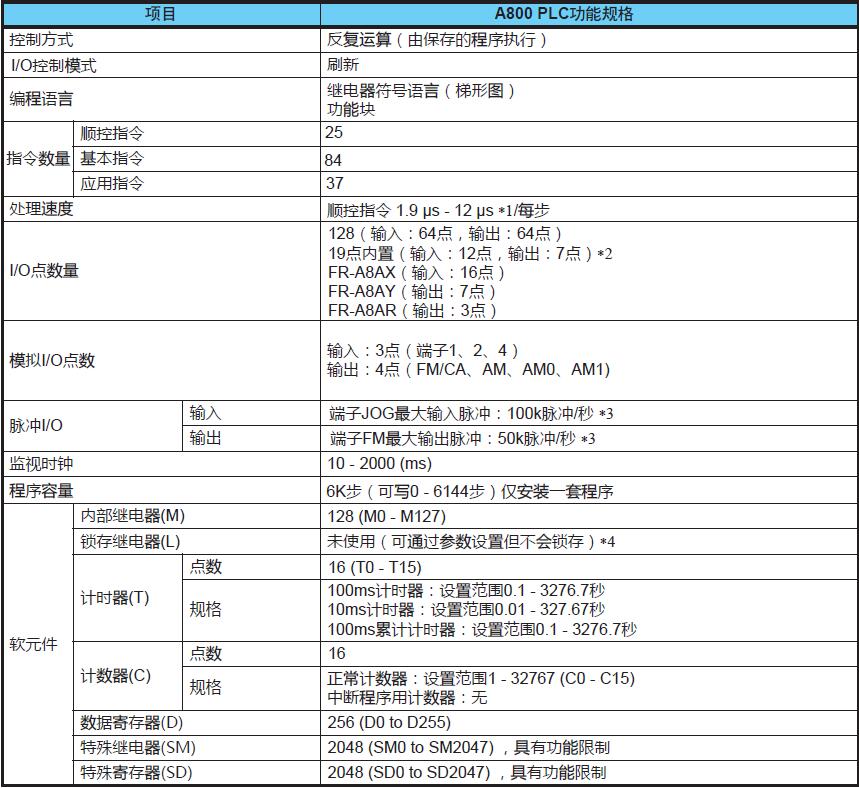

PLC功能規格

*1 由于執行順控程序時也會執行變頻器控制，因此1K程序步時掃描時間約為 40ms。

*2 使用與被指定到變頻器I/O端子相同的信號。

對于順控開始（RUN/STOP），始終需要占用一個點。

*3 必須設置Pr.291脈沖列輸入輸出選擇。

*4 無軟元件斷電鎖存功能。

要在EEPROM中保持軟元件值，請使用Pr.1150-Pr.1199 用戶參數1-50（D206-D255）。

• 無緩沖存儲器。

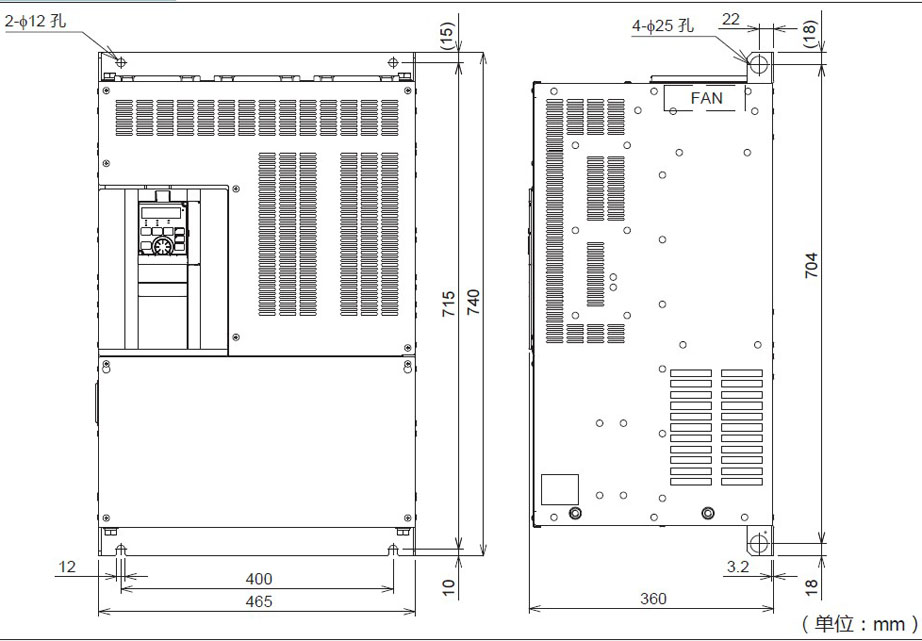

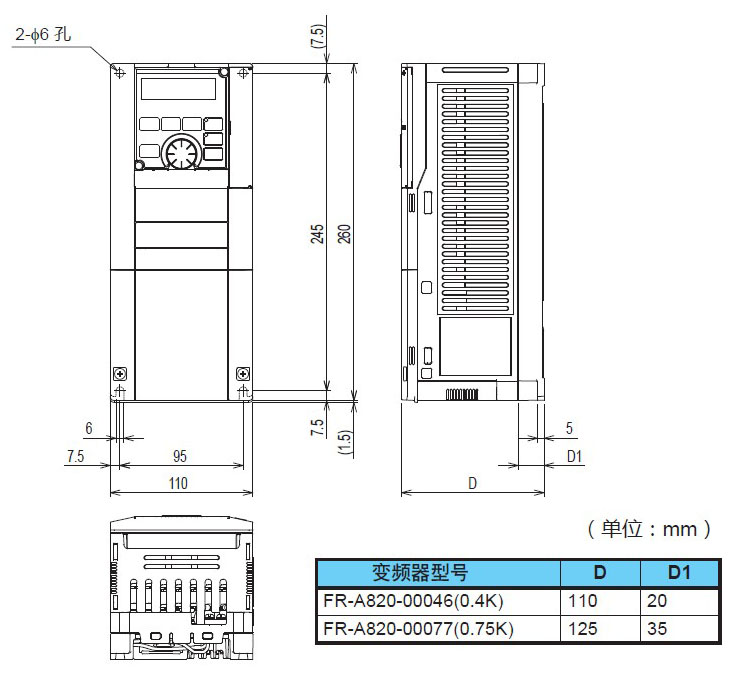

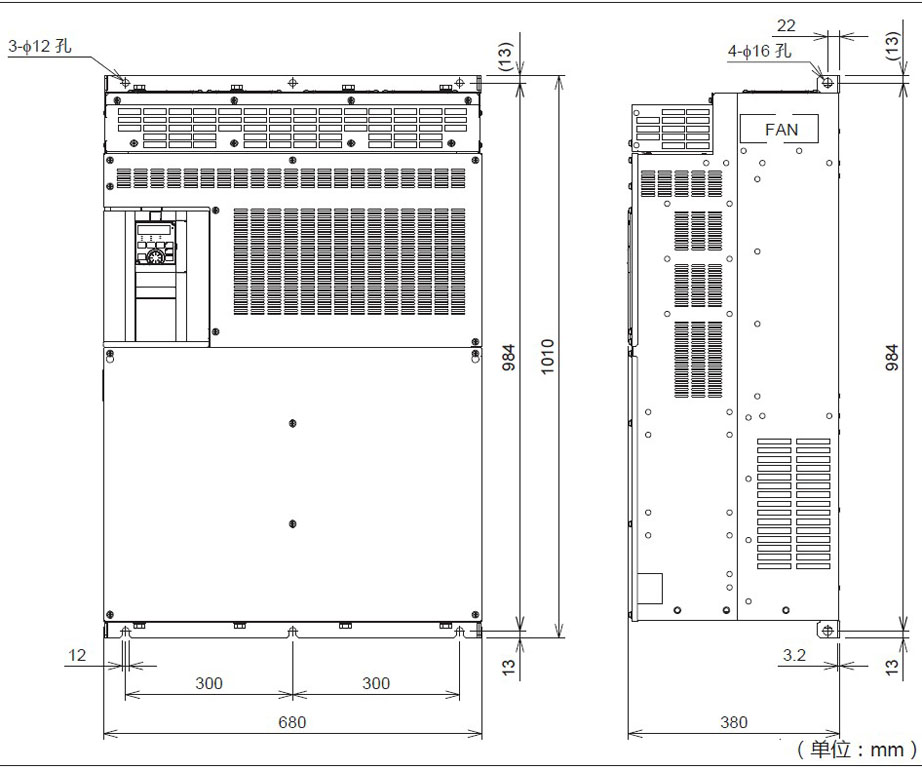

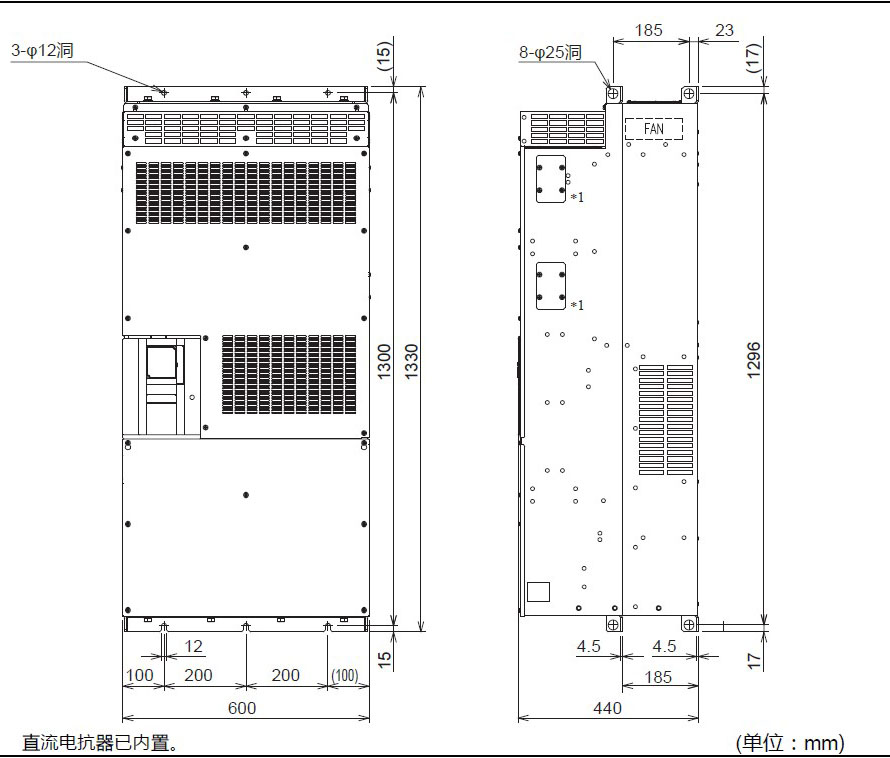

產品結構

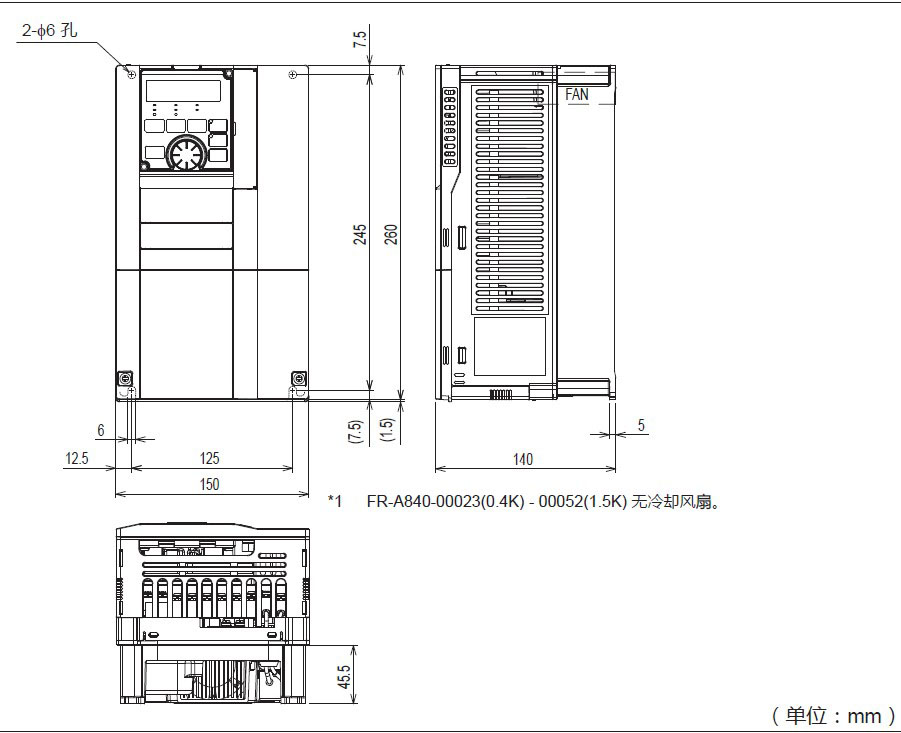

FR-A820-00105(1.5K), 00167(2.2K), 00250(3.7K)

FR-A840-00023(0.4K), 00038(0.75K), 00052(1.5K), 00083(2.2K), 00126(3.7K)

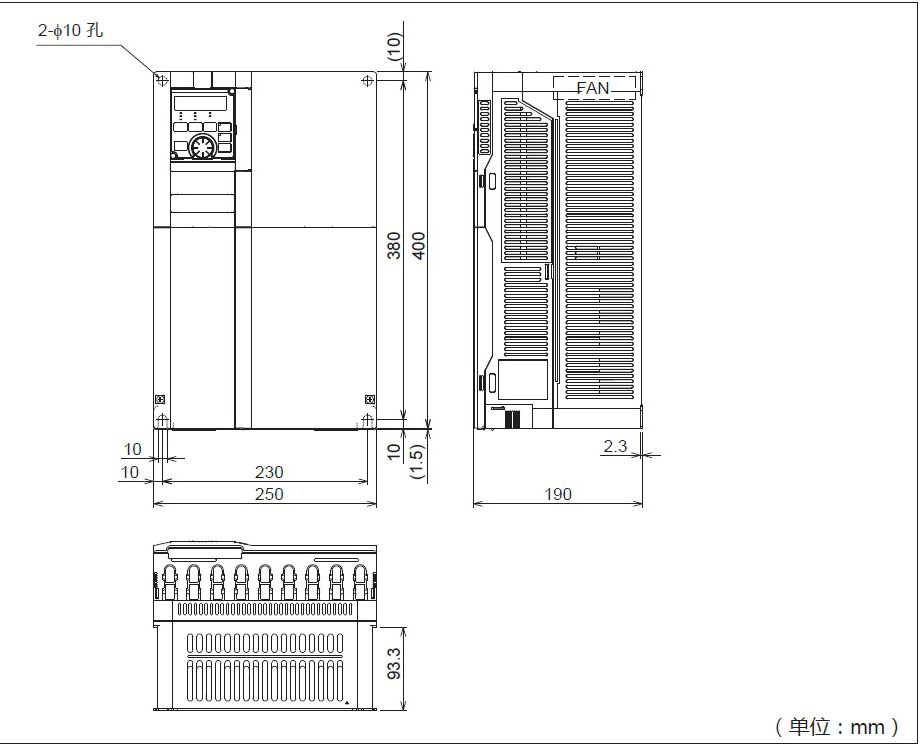

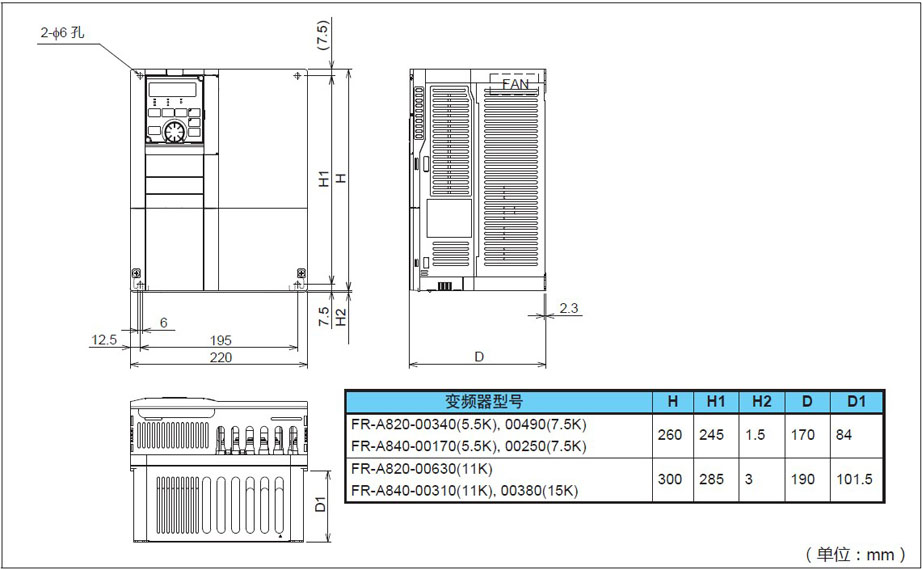

FR-A820-00340(5.5K), 00490(7.5K), 00630(11K)

FR-A840-00170(5.5K), 00250(7.5K), 00310(11K), 00380(15K)

FR-A820-00770(15K), 00930(18.5K), 01250(22K)

FR-A840-00470(18.5K), 00620(22K)

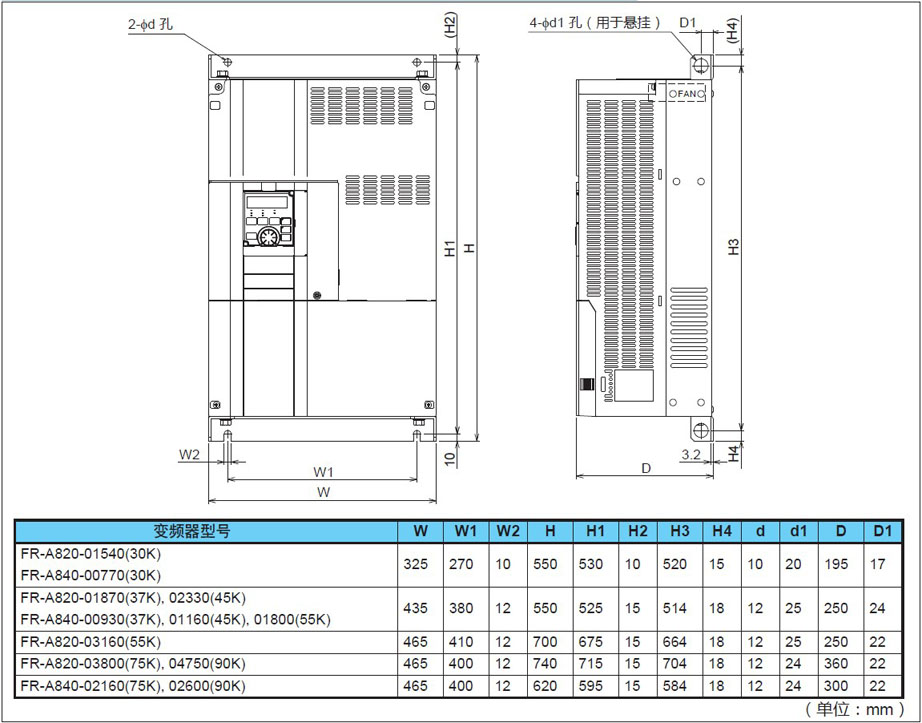

FR-A820-01540(30K), 01870(37K), 02330(45K), 03160(55K), 03800(75K), 04750(90K)

FR-A840-00770(30K), 00930(37K), 01160(45K), 01800(55K), 02160(75K), 02600(90K)

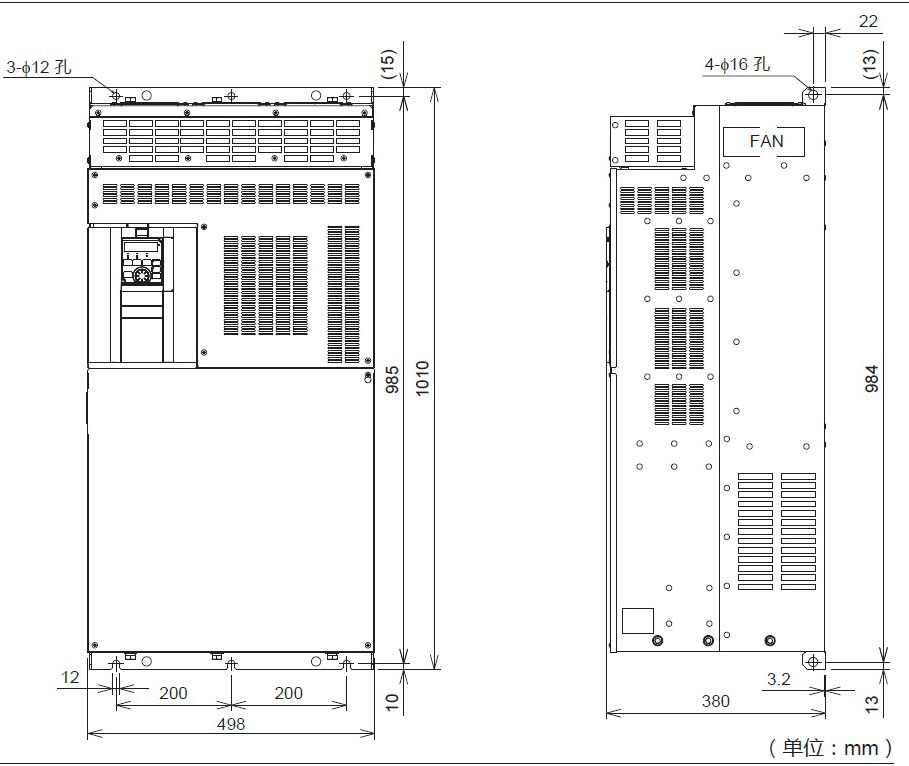

FR-A840-03250(110K), 03610(132K)

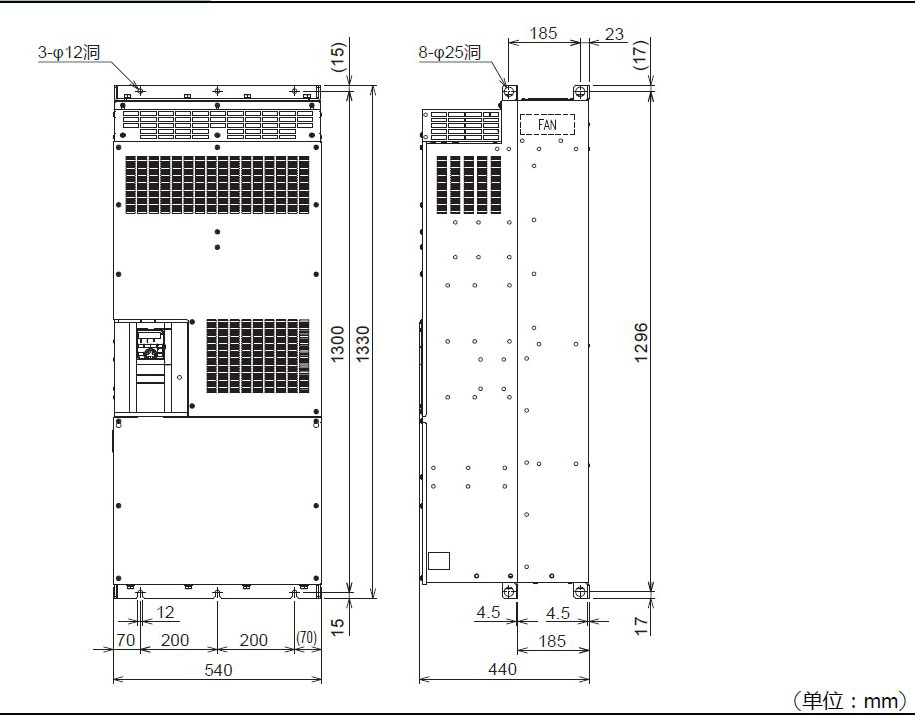

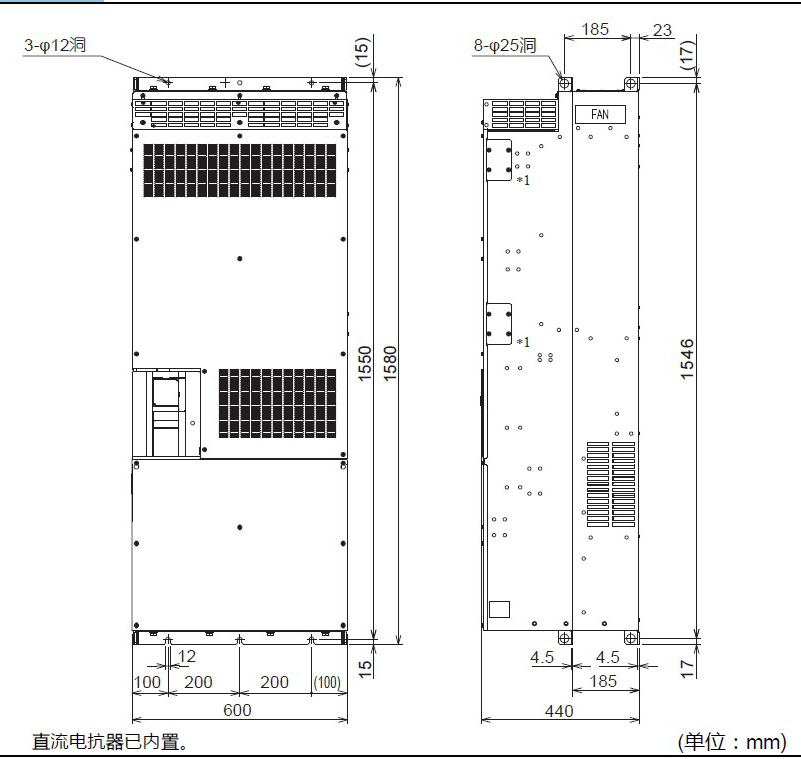

FR-A840-04320(160K), 04810(185K)

FR-A840-05470(220K), 06100(250K), 06830(280K)

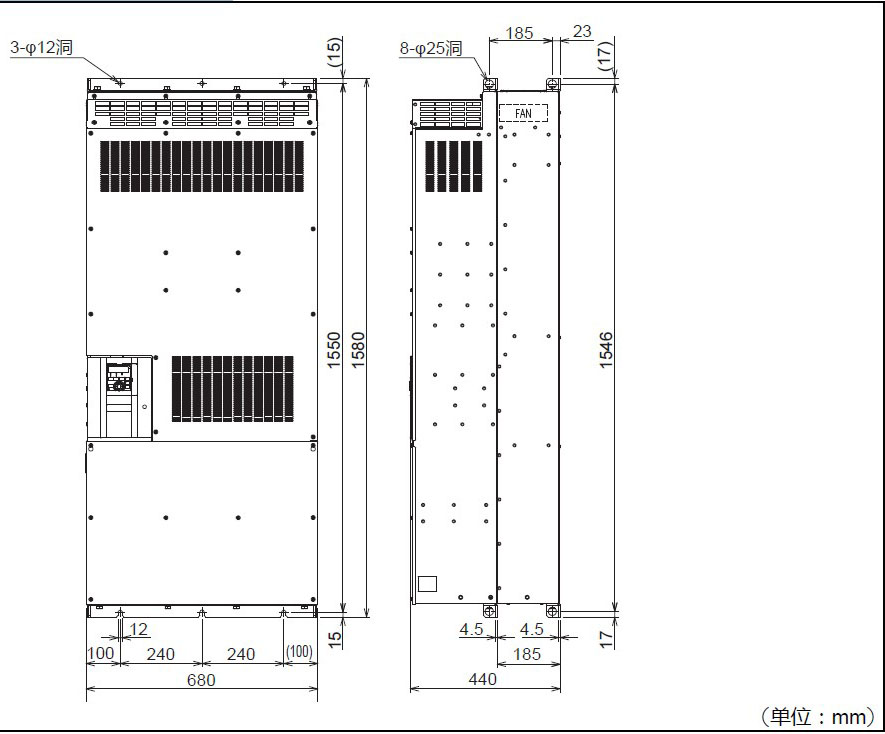

整流部 分離式

逆變單元

FR-A842-07700(315K), FR-A842-08660(355K)

FR-A842-400K(09620)、450K(10940)、500K(12120)

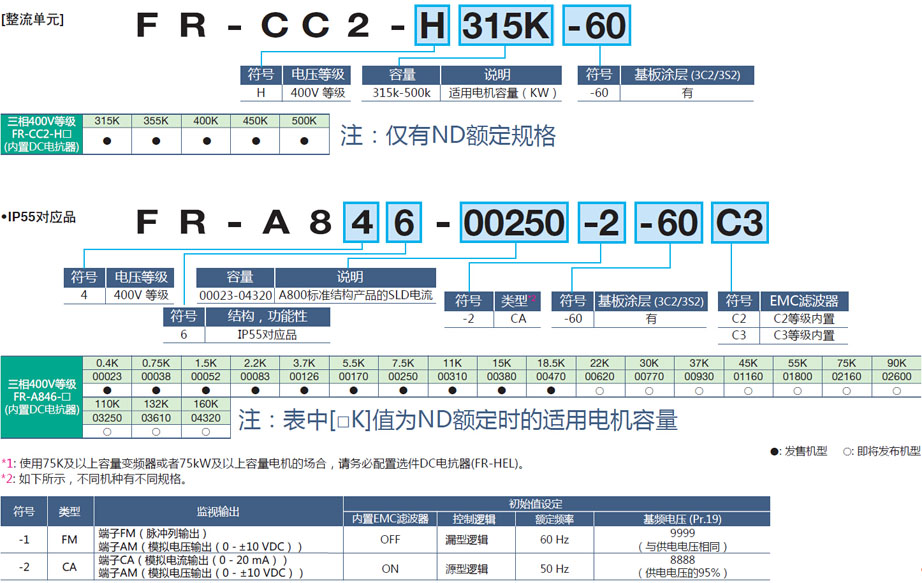

整流單元



FR-CC2-H315K、H355K

FR-CC2-H400K、H450K、H500K

*1 請勿取下整流側蓋板。

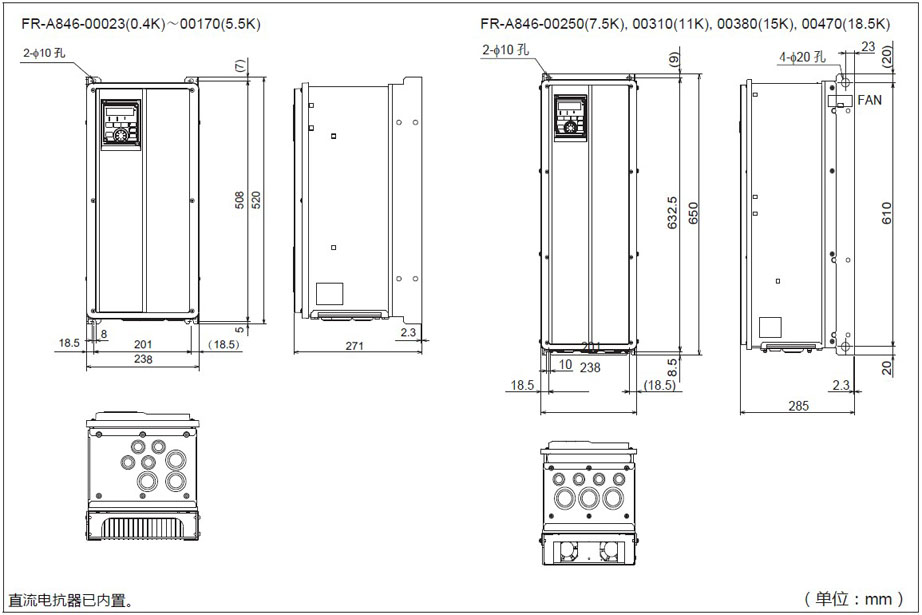

IP55對應品

操作面板 (FR-DU08)

關于冷卻散熱片柜外的外置使用

FR-A840-04320（160K) 及以上的逆變/整流單元安裝在電氣柜內時，通過將逆變/整流單元的散熱片部分安裝在柜外，可以大幅度降低電氣

柜內部所產生的熱量。為實現電氣柜的小型化，推薦采用此種安裝方法。

關于FR-A840-04320(160K)及以上變頻器的冷卻散熱片外置

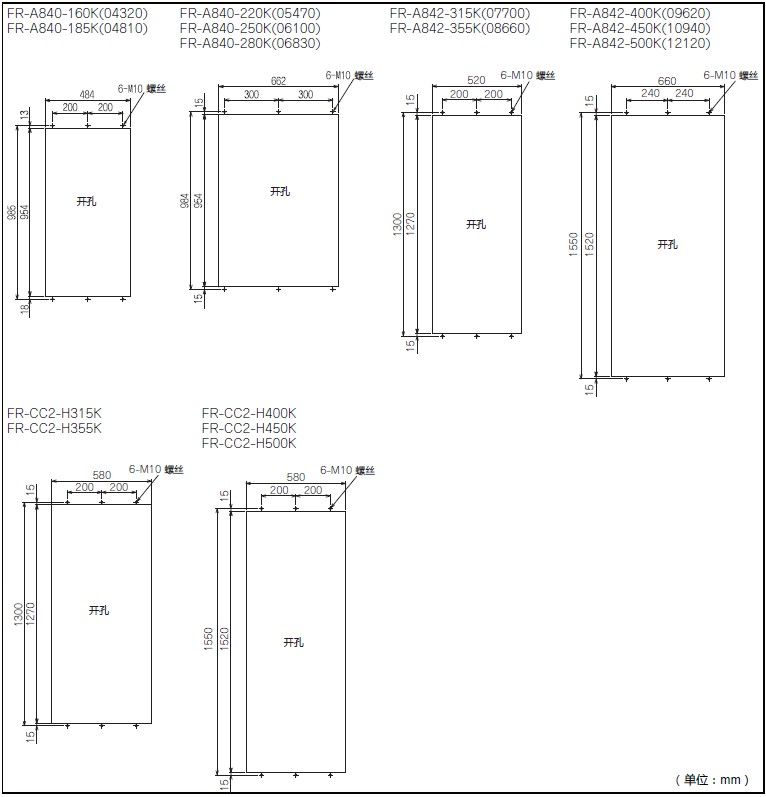

面板剪切加工



請根據逆變/整流單元的容量對電氣收納柜進行面板剪切加工。
