產品特點
XD1系列經濟型PLC，包含10、16、24、32點規格。
適用于小點數的簡單應用場合，能夠滿足用戶的一般使用需求。
速度和容量較XC系列大幅度提升
輸入類型：NPN
輸出類型：晶體管（T）、繼電器（R）
電源規格：AC220V、DC24V
支持基本順控指令和部分應用指令
支持X-NET現場總線功能
不支持高速計數、脈沖輸出、頻率測量等特殊功能
標配RS232口，用于編程下載
不支持右擴展模塊、左擴展ED、擴展BD
型號一覽表
|
型號 |
輸入點數 （DC24V） |
輸出點數 （R，T） |
||||||
|
AC電源 |
DC電源 |
|||||||
|
繼電器輸出 |
晶體管輸出 |
晶體管繼電器混合輸出 |
繼電器輸出 |
晶體管輸出 |
晶體管繼電器混合輸出 |
|||
|
NPN 型 |
XD1-10R-E |
XD1-10T-E |
XD1-10R-C |
XD1-10T-C |
5點 |
5點 |
||
|
XD1-16R-E |
XD1-16T-E |
- |
XD1-16R-C |
- |
- |
8點 |
8點 |
|
|
XD1-24R-E |
XD1-24T-E |
XD1-24R-C |
12點 |
12點 |
||||
|
XD1-32R-E |
XD1-32T-E |
- |
XD1-32R-C |
XD1-32T-C |
- |
16點 |
16點 |
|
|
PNP 型 |
XD1-16PR-E |
- |
- |
- |
- |
- |
8點 |
8點 |

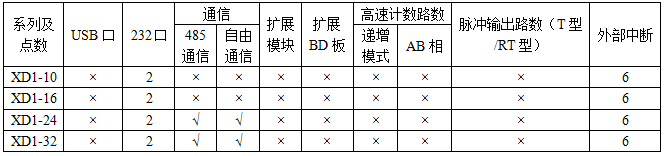

功能配置表
×不支持 √支持
注意：所有機型均標配時鐘功能。
基本規格
|
項目 |
規格 |
|
絕緣電壓 |
DC500V 2MΩ以上 |
|
抗噪聲 |
噪聲電壓1000Vp-p 1us脈沖1分鐘 |
|
空氣 |
無腐蝕性、可燃性氣體 |
|
環境溫度 |
0℃~60℃ |
|
環境濕度 |
5%~95%（無凝露） |
|
PORT0 |
RS-232，X-NET通訊方式，程序上下載和監控 |
|
PORT1 |
RS-232，連接人機界面編程或調試 |
|
PORT2 |
RS485，連接智能儀表、變頻器等 |
|
安裝 |
可用M3的螺絲固定或直接安裝在寬35mm的DIN46277導軌上 |
|
接地 |
第三種接地（不可與強電系統公共接地） |
注意：XD1-10/16沒有PORT2即RS485口。
性能規格
|
項 目 |
規 格 |
||||
|
程序執行方式 |
循環掃描方式 |
||||
|
編程方式 |
指令、梯形圖并用 |
||||
|
處理速度 |
0.05us |
||||
|
停電保持 |
使用FlashROM及鋰電池（3V紐扣電池） |
||||
|
用戶程序容量※1 |
256KB； |
||||
|
I/O 點數※2 |
總點數 |
10點 |
16點 |
24點 |
32點 |
|
輸入點數 |
5點X0~X4 |
8點X0~X7 |
12點X0~X13 |
16點X0~X17 |
|
|
輸出點數 |
5點Y0~Y4 |
8點Y0~Y7 |
12點Y0~Y13 |
16點Y0~Y17 |
|
|
內部線圈（X）※3 |
1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 |
||||
|
內部線圈（Y）※4 |
1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 |
||||
|
內部線圈 （M、HM） |
11008點 |
M0~M7999【HM0~HM959】※5 |
|||
|
特殊用※6 SM0~SM2047 |
|||||
|
流程（S） |
1152點 |
S0~S1023【HS0~HS127】 |
|||
|
定時器（T） |
點數 |
672點 |
T0~T575【HT0~HT95】 |
||
|
規格 |
100ms定時器：設置時間0.1~3276.7秒 10ms定時器：設置時間0.01~327.67秒 1ms定時器：設置時間0.001~32.767秒 |
||||
|
計數器（C） |
點數 |
672點 |
C0~C575【HC0~HC95】 |
||
|
規格 |
16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 |
||||
|
數據寄存器（D） |
11048字 |
D0~D7999【HD0~HD999】※5 |
|||
|
特殊用※6 SD0~SD2047 |
|||||
|
FlashROM寄存器 （FD） |
8144字 |
FD0~FD6143 |
|||
|
特殊用※6 SFD0~SFD1999 |
|||||
|
高速處理功能 |
高速計數、脈沖輸出、外部中斷 |
||||
|
口令保護 |
6位長度ASCII |
||||
|
自診斷功能 |
上電自檢、監控定時器、語法檢查 |
||||
注釋：
※1：用戶程序容量，指保密下載時的最大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域,不可更改。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用。
※7：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※8：沒有與外設實連的I/O可作為快速內部繼電器使用。
產品外形尺寸圖（單位：mm）

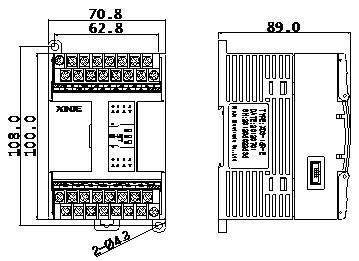

XD1-10/16：

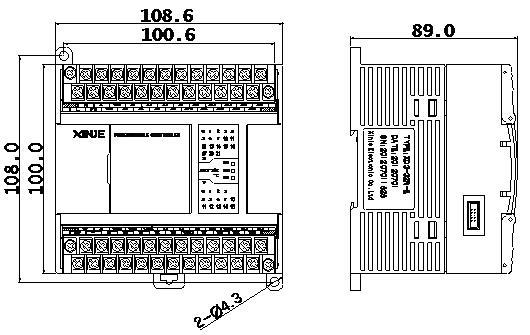

XD1-24/32：
