產品特點

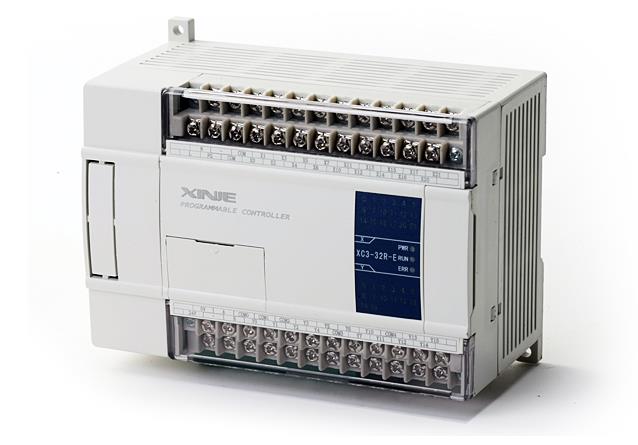

XC1系列經濟型PLC，包含10（需定制）、16、24、32點規格。
適用于一般性、小點數的簡單應用場合
輸入類型：NPN或PNP
輸出類型：晶體管（T）、繼電器（R）
電源規格：AC220V、DC24V
支持基本順控指令和部分應用指令
不支持高速計數、脈沖輸出、外部中斷、時鐘、頻率測量等特殊功能
標配RS232口，用于編程下載
10~16點無RS485口；24~32點在MODBUS通訊中只能作為從站
不支持?jǐn)U展模塊及擴展BD板
型號一覽表
功能配置表
○用戶選擇 ×不支持 √支持
※1：485通訊時只能作為Modbus從站。

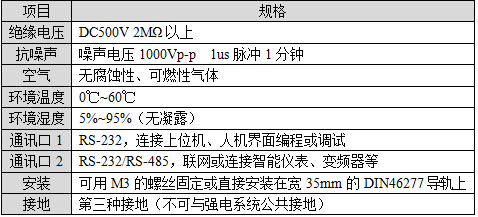

基本規格
備注：10~16點機型不具備通訊口2。

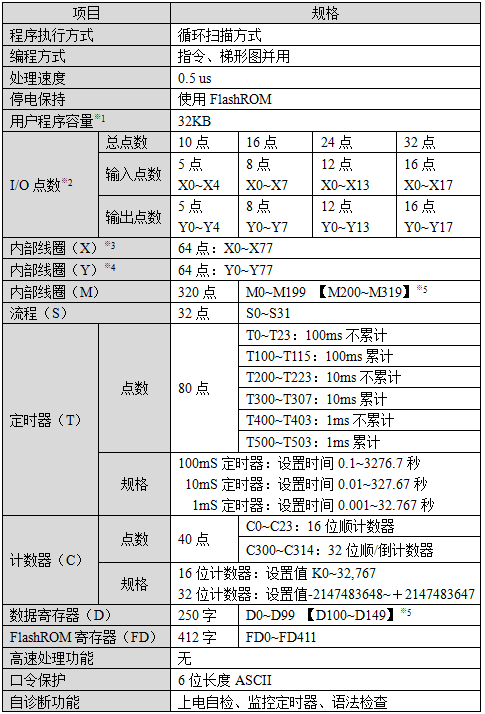

性能規格
備注：
※1：用戶程序容量，指保密下載時的最大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域，可更改，修改地址參閱《基本指令篇》手冊附錄1-4。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用，詳情參閱《基本指令篇》手冊附錄1。
※7：只有硬件版本在V3.0及以上的基本單元，才具有內部擴展寄存器ED。
※8：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※9：沒有與外設實連的I/O可作為快速內部繼電器使用。
※10：FlashROM寄存器不用設停電保持，停電時（無電池）其數據不會丟失。
※11：V3.3K及以后的編程軟件中新添加，F(xiàn)S寄存器是擠占原先部分FD寄存器，故V3.3K及以后的編程軟件中FD寄存器會有所減少。
外形尺寸圖（單位：mm）

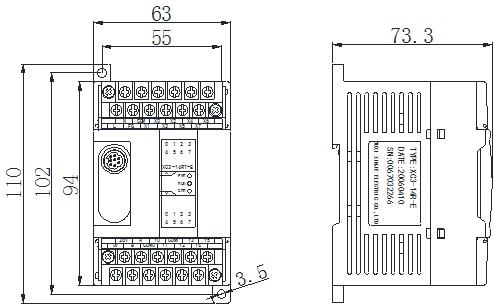

XC1-10/16：

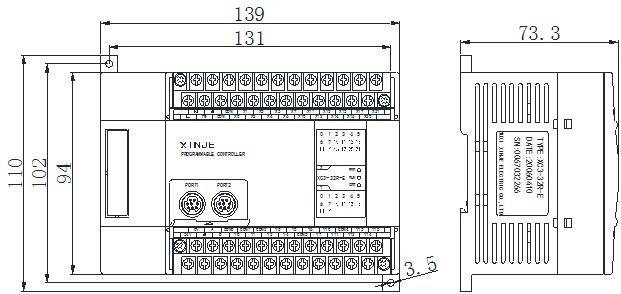

XC1-24/32：
