產品說明
耐油型觸摸屏，更適用于油污重的工業場合
1677萬色，畫質細膩無痕，顯示效果媲美液晶顯示器
下載、啟動、運行，三位一體的超高速響應
支持C語言腳本功能，運算、自由協議編寫、繪圖，提高編程自由度
支持BMP、JPEG格式圖片顯示
豐富的立體3D圖庫，畫面更生動
靈活的部件選擇空間，自定義動畫軌跡設計
數據采集保存功能，支持時間趨勢圖，XY趨勢圖等多種形式的數據管理方式
配方數據的存儲與雙向傳送，提高工作效率
產品特點
1. ARM9 CPU，400MHz主頻，128MB存儲容量
2. 4.3~10.1英寸，1677萬色TFT液晶顯示，LED背光
3. 2個COM口，獨立通訊，支持RS232/RS485/RS422等通訊方式，可實現多屏一機
4. 標配時鐘
5. USB-B接口，實現數據傳輸
6. 支持多種以太網通訊（支持與MODBUS TCP協議設備及西門子S7-1200 PLC通過以太網通訊）
型號說明
-MT(P)：USB-B接口、耐油型
-UT(P)：USB-B接口、USB-A接口、耐油型
-ET(P)：USB-B接口、USB-A接口、以太網接口、耐油型
-XT(P)：精簡款、耐油型
規格參數
|
型號 |
TGA62 |
TG765 |
TG465 |
| TGA62-MT(P) |
TG765-MT(P) TG765-UT(P) TG765-XT(P)-C |
TG465-MT(P)
|
|
|
產品特性 |
|||
|
尺寸 |
10.1 |
7 |
4.3 |
|
分辨率 |
800*480 |
800*480 |
480*272 |
|
液晶屏 |
TFT液晶顯示，LED背光 |
||
|
顯示顏色 |
1677萬色 |
||
|
亮度（cd/m2） |
200 |
||
|
觸摸面板 |
四線電阻式觸摸屏 |
||
|
液晶壽命 |
50000小時以上，環境溫度25℃，24小時運行 |
||
|
存儲器 |
128MB |
||
|
外部接口 |
|||
|
PLC口 |
RS232/RS422/RS485 [TG765-XT(P)-C：RS232] |
||
|
Download口 |
RS232/RS485 [TG765-XT(P)-C、TG465-MT(P)/UT(P)無此口] |
||
|
USB接口1 |
USB-B（符合USB2.0規范），USB下載口 |
||
|
USB接口2 |
USB-A（符合USB2.0規范），U盤口，UT(P)/ET(P)型號支持 |
||
|
以太網口 |
-ET(P)型號支持 |
||
|
電氣特性 |
|||
|
輸入電壓 |
DC24V（電壓范圍：DC22V~DC26V） |
||
|
消耗電流 |
270mA |
200mA |
180mA |
|
允許失電 |
10ms以下（實際失電小于1s） |
||
|
抗電壓沖擊 |
AC1000V，10mA，小于1分鐘（信號與地間） |
||
|
絕緣電阻 |
DC500V，10MΩ以上（信號與地間） |
||
|
環境 |
|||
|
運行溫度 |
0℃~50℃ |
||
|
存儲溫度 |
-20℃~60℃ |
||
|
運行濕度 |
10%RH~90%RH（無凝露） |
||
|
抗干擾能力 |
干擾電壓：1500Vp-p 脈沖周期：1us 持續時間：1分鐘 |
||
|
空氣 |
無腐蝕性氣體 |
||
|
冷卻方式 |
自然風冷 |
||
|
防護等級 |
前面板符合IP65 |
||
|
尺寸 |
|||
|
外部尺寸 |
272.2*191.7*51.2 |
200.4*146.9*48.5 |
152*102*41.8 |
|
面板開孔尺寸 |
260.2*179.7 |
192.0*138.5 |
144*94 |
注意：以上所有型號標配時鐘。
產品外形及尺寸（單位：mm）

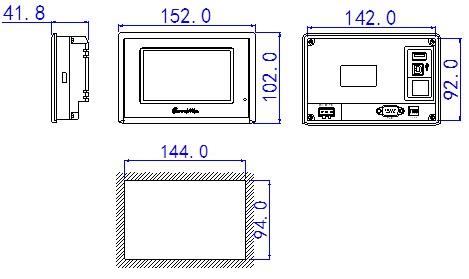

TG465系列：

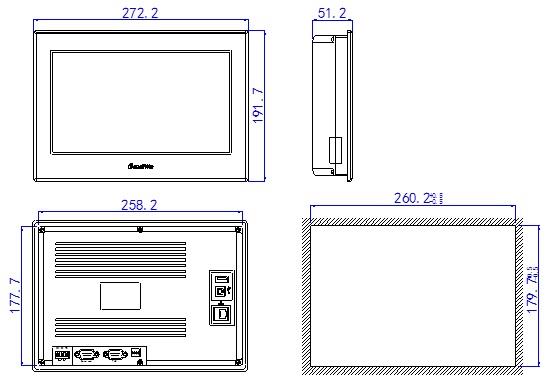

TGA62系列：

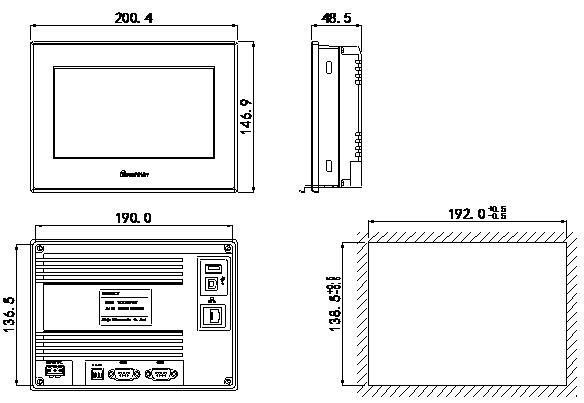

TG765系列：
