產品說明
全新超薄外觀設計，具有多種下載方式（以太網、USB口、U盤導入）
具備穿透功能，可通過觸摸屏上/下載信捷XD/XL/XG系列PLC程序
1677萬色，畫質細膩無痕，顯示效果媲美液晶顯示器
下載、啟動、運行，三位一體的超高速響應
支持C語言腳本功能，運算、自由協議編寫、繪圖，提高編程自由度
支持BMP、JPEG格式圖片顯示
豐富的立體3D圖庫，畫面更生動
靈活的部件選擇空間，自定義動畫軌跡設計
數據采集保存功能，支持時間趨勢圖，XY趨勢圖等多種形式的數據管理方式
配方數據的存儲與雙向傳送，提高工作效率
產品特點
1. ARM9 CPU，400MHz主頻，128MB存儲容量
2. 4.3~15.6英寸，1677萬色，TFT液晶顯示，LED背光
3. 2個COM口（個別機型不支持），獨立通訊，支持RS232/RS422/RS485通訊方式，可實現多屏一機
4. 標配時鐘
5. USB-B接口，實現數據傳輸
型號說明
|
1： |
系列名稱 |
TGM系列網絡型觸摸屏 |
|
2： |
顯示尺寸 |
465：4.3英寸 |
|
765：7英寸 |
||
|
865：8英寸 |
||
|
A63：10.1英寸 |
||
|
C65：15.6英寸 |
||
|
3： |
產品類型 |
S：超薄款，黑色面膜 |
|
D：金屬外殼 |
||
|
4： |
接口類型 |
ET：配備USB-B下載口、USB-A U盤口、以太網口、一個串口 |
|
MT：配備USB-B下載口、USB-A U盤口、一個串口 |
||
|
MT2：配備兩個串口、USB-B下載口 |
規格參數
|
型號 |
TGM465 |
TGM765S |
TGM865 |
TGMA63S |
TGMA63D |
TGMC65 |
|
TGM465-MT2 TGM465-ET |
TGM765S-MT TGM765S-ET |
TGM865-ET |
TGMA63S-MT TGMA63S-ET |
TGMA63D-ET |
TGMC65-ET |
|
|
產品特性 |
||||||
|
尺寸 |
4.3 |
7 |
8 |
10.1 |
10.1 |
15.6 |
|
分辨率 |
480*272 |
800*480 |
800*600 |
1024*600 |
1024*600 |
1366*768 |
|
液晶屏 |
TFT液晶顯示，LED背光 |
|||||
|
顯示顏色 |
1677萬色 |
|||||
|
亮度（cd/m2） |
200 |
250 |
||||
|
觸摸面板 |
四線電阻式觸摸屏 |
|||||
|
液晶壽命 |
50000小時以上，環境溫度25℃，24小時運行 |
|||||
|
存儲器 |
128MB |
|||||
|
外部接口 |
||||||
|
PLC口 |
RS232/RS422/RS485 |
|||||
|
Download口 |
RS232/RS485 （TGM465-ET、TGM765B無Download口） |
|||||
|
USB接口1 |
USB-B（符合USB2.0規范），USB下載口 |
|||||
|
USB接口2 |
USB-A（符合USB2.0規范），U盤口 |
|||||
|
以太網口 |
-ET型號支持 |
|||||
|
電氣特性 |
||||||
|
輸入電壓 |
DC24V（電壓范圍：DC22V~DC26V） |
|||||
|
消耗電流 |
140mA |
200mA |
250mA |
270mA |
270mA |
730mA |
|
允許失電 |
10ms以下（實際失電小于1s） |
|||||
|
抗電壓沖擊 |
AC1000V，10mA，小于1分鐘（信號與地間） |
|||||
|
絕緣電阻 |
DC500V，10MΩ以上（信號與地間） |
|||||
|
環境 |
||||||
|
運行溫度 |
0℃~50℃ |
|||||
|
存儲溫度 |
-20℃~60℃ |
|||||
|
運行濕度 |
10%RH~90%RH（無凝露） |
|||||
|
抗干擾能力 |
干擾電壓：1500Vp-p 脈沖周期：1us 持續時間：1分鐘 |
|||||
|
空氣 |
無腐蝕性氣體 |
|||||
|
冷卻方式 |
自然風冷 |
|||||
|
防護等級 |
前面板符合IP65（TGM465B及TGM765B無防護等級） |
|||||
|
尺寸 |
||||||
|
外部尺寸 |
152.0*102.0*41.8 |
207.0*148.0*38.5 |
224.4*170.8*45.5 |
278.0*192.3*44.0 |
276.9*191.6*34.8 |
410.0*270.0*65.0 |
|
面板開孔尺寸 |
144.0*94.0 |
192.0*138.5 |
211.4*157.8 |
260.2*179.7 |
260.2*178.7 |
399.0*259.0 |
注意：以上所有型號標配時鐘。
產品外形及尺寸（單位：mm）
TGM465系列：
TGM765S系列：
TGM865系列：

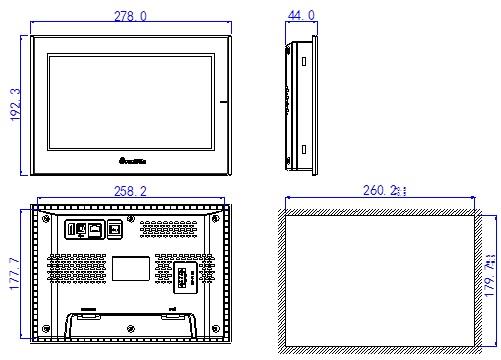

TGMA63S系列：
TGMC65系列：
