產品特點
XD2系列基本型PLC，包含16、24、32、48、60點規格。
適用于小點數的簡單應用場合，能夠滿足用戶的基本使用需求。
速度和容量較XC系列大幅度提升
輸入類型：NPN
輸出類型：晶體管（T）、繼電器（R）
電源規格：AC220V
支持基本順控指令和部分應用指令
支持X-NET現場總線功能
支持高速計數、脈沖輸出、頻率測量等特殊功能
標配RS232口，用于編程下載
不支持右擴展模塊、但可外接左擴展ED、擴展BD（16點除外）

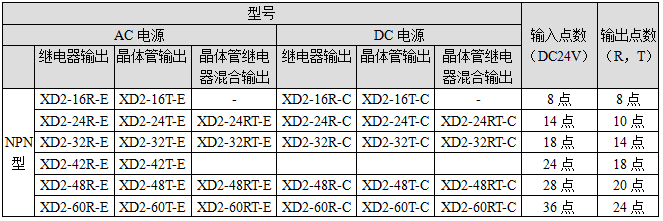

型號一覽表
基本規格
|
項目 |
規格 |
|
絕緣電壓 |
DC500V 2MΩ以上 |
|
抗噪聲 |
噪聲電壓1000Vp-p 1us脈沖1分鐘 |
|
空氣 |
無腐蝕性、可燃性氣體 |
|
環境溫度 |
0℃~60℃ |
|
環境濕度 |
5%~95%（無凝露） |
|
PORT0 |
RS-232，X-NET通訊方式，程序上下載和監控 |
|
PORT1 |
RS-232，連接觸摸屏或上位機調試 |
|
PORT2 |
RS-485，連接智能儀表、變頻器等 |
|
PORT3 |
擴展ED通訊口 |
|
安裝 |
可用M3的螺絲固定或直接安裝在寬35mm的DIN46277導軌上 |
|
接地 |
第三種接地（不可與強電系統公共接地） |

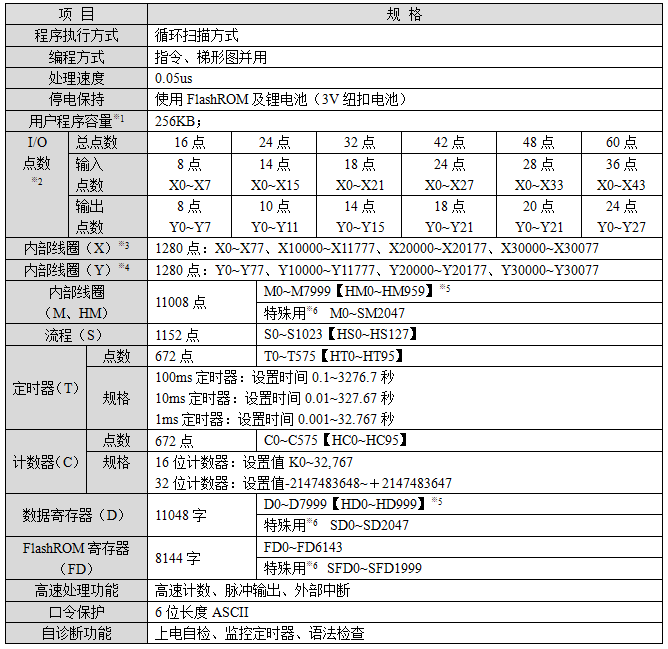

性能規格
注釋：
※1：用戶程序容量，指保密下載時的最大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域,不可更改。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用。
※7：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※8：沒有與外設實連的I/O可作為快速內部繼電器使用。

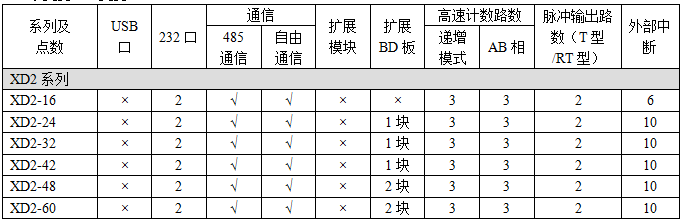

功能配置表
×不支持 √支持
注意：所有機型均標配時鐘功能。
外觀尺寸圖（單位：mm）

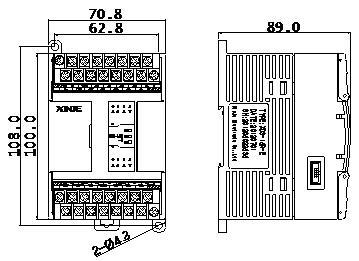

16點外觀尺寸圖：

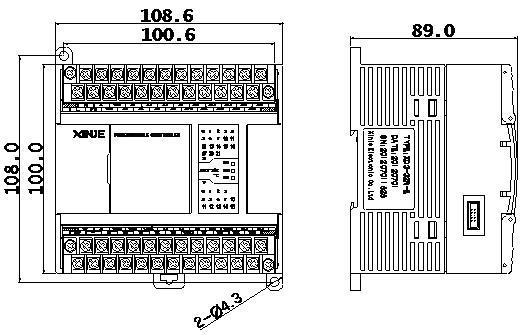

24/32點外觀尺寸圖：

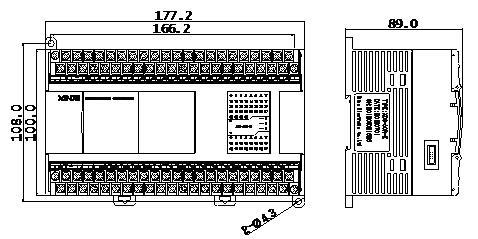

48/60點外觀尺寸圖：

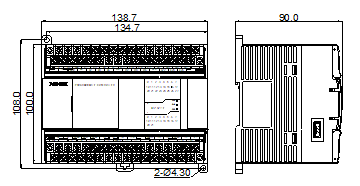

48/60點外觀尺寸圖：
