產品特點
XDH系列EtherCAT總線型PLC，包含30、60點規格。
支持以太網通訊和EtherCAT運動總線
支持在線下載（固件版本在V3.7.1及以上）
基本指令處理速度0.02 us ~0.05us（XDH-60可達0.01us~0.03us），具備更大的內部資源空間
輸入類型：NPN、PNP
輸出類型：晶體管（T）
電源規格：AC220V、DC24V
支持高速計數（高達200KHz）、4軸脈沖輸出（高達100KHz）等特殊功能
標配2個RJ45口（Ethernet*1+EtherCAT*1)、1個232口、1個485口
支持1~16個XD系列擴展模塊，1個擴展BD板（XDH-30不支持?jǐn)U展BD），1個左擴展ED模塊。
型號中帶有“L”的是精簡型，不支持電子凸輪功能
型號一覽表
|
型號 |
輸入點數 （DC24V） |
輸出點數 （R，T） |
||||||
|
AC電源 |
DC電源 |
|||||||
|
繼電器輸出 |
晶體管輸出 |
晶體管繼電器 混合輸出 |
繼電器輸出 |
晶體管輸出 |
晶體管繼電器 混合輸出 |
|||
|
NPN型 |
XDH-30A16-E |
16點 |
14點 |
|||||
|
XDH-30A16L-E |
XDH-30A16L-C |
16點 |
14點 |
|||||
|
XDH-60A32-E（敬請期待） |
36點 |
24點 |
||||||
|
- |
XDH-60T4-E |
- |
- |
XDH-60T4-C |
- |
36點 |
24點 |
|
|
PNP型 |
XDH-30PA16L-E |
16點 |
14點 |
|||||
注意：PNP型PLC可定制。

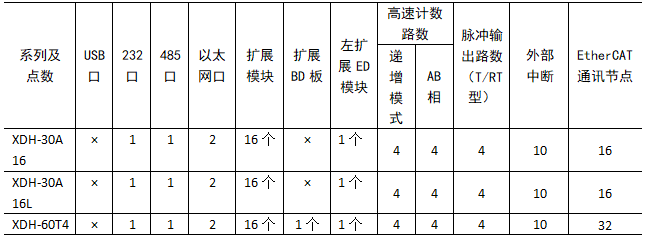

功能配置表
×不支持 √支持
注意：所有機型均標配時鐘功能。
基本規格
|
項目 |
規格 |
|
絕緣電壓 |
DC 500V 2MΩ以上 |
|
抗噪聲 |
噪聲電壓1000Vp-p 1us脈沖1分鐘 |
|
空氣 |
無腐蝕性、可燃性氣體 |
|
環境溫度 |
0℃~50℃ |
|
環境濕度 |
5%~95%（無凝露） |
|
COM1口 |
RS232，連接上位機、人機界面編程或調試 |
|
COM2口 |
RS485，連接智能儀表、變頻器等 |
|
以太網口 |
RJ45*2（Ethernet*1+EtherCAT*1），連接上位機、監控，與局域網內的其他設備通訊 |
|
安裝 |
可用M3的螺絲固定或直接安裝在的導軌上 |
|
接地（FG） |
第三種接地（不可與強電系統公共接地） |
性能規格
|
項目 |
規格 |
|||
|
程序執行方式 |
循環掃描方式 |
|||
|
編程方式 |
指令、梯形圖并用 |
|||
|
處理速度 |
XDH-30：0.02us ~0.05us XDH-60：0.01us~0.03us |
|||
|
停電保持 |
使用FlashROM |
|||
|
用戶程序容量※1 |
2MB（30點）/4MB（60點） |
|||
|
I/O 點數 ※2 |
總點數 |
30點 |
60點 |
|
|
輸入點數 |
16點 X0~X17 |
36點 X0~X43 |
||
|
輸出點數 |
14點 Y0~Y15 |
24點 Y0~Y27 |
||
|
內部線圈（X）※3 |
1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 |
|||
|
內部線圈（Y）※4 |
1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 |
|||
|
內部線圈（M、HM） |
270000點 |
M0~M199999【HM0~HM19999】※5 |
||
|
特殊用※6 SM0~SM49999 |
||||
|
流程（S） |
22000點 |
S0~S19999【HS0~HS1999】※5 |
||
|
定時器（T） |
點數 |
22040點 |
T0~T19999【HT0~HT1999】※5 |
|
|
精確定時 ET0~ET39 |
||||
|
規格 |
100ms定時器：設置時間0.1~3276.7秒 10ms定時器：設置時間0.01~327.67秒 1ms定時器：設置時間0.001~32.767秒 |
|||
|
計數器（C） |
點數 |
22040點 |
C0~C19999【HC0~HC1999】※5 |
|
|
高速計數器 HSC0~HSC39 |
||||
|
規格 |
16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 |
|||
|
數據寄存器（D） |
650000字 |
D0~D499999【HD0~HD49999】※5 |
||
|
特殊用※6 SD0~SD49999【HSD0~HSD49999】※5 |
||||
|
FlashROM寄存器（FD） |
115584字 |
FD0~FD65535 |
||
|
特殊用※6 SFD0~SFD49999 |
||||
|
特殊保密寄存器 FS0~FS47 |
||||
|
WAIT指令專用線圈 |
32點 |
SEM0~SEM31 |
||
|
高速處理功能 |
高速計數、脈沖輸出、外部中斷 |
|||
|
口令保護 |
6位長度ASCII |
|||
|
自診斷功能 |
上電自檢、監控定時器、語法檢查 |
|||
注釋：
※1：用戶程序容量，指保密下載時的最大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域,不可更改。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用，詳情參閱指令篇附錄1。
※7：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※8：沒有與外設實連的I/O可作為快速內部繼電器使用。
外觀尺寸圖（單位：mm）
30點外觀尺寸圖：

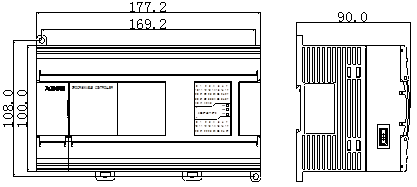

60點外觀尺寸圖：
